태양광발전시스템의 전력변환 효율 및 전력품질 향상

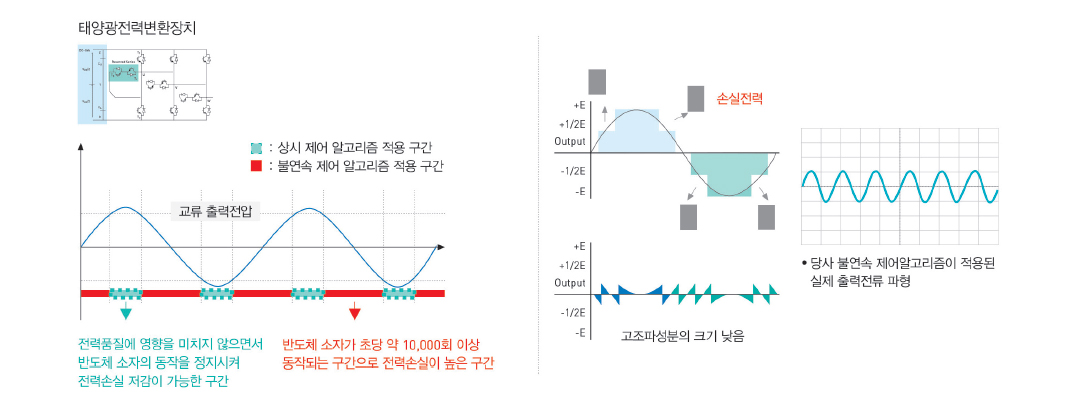

• 전력변환효율 및 전력품질 향상을 위한 전력변환장치



  전력변환 과정중 전력품질에 영향을 미치지 않는 특정구간에 전력변환 효율을 향상(최대효율 98%이상 달성)

  전력변환시 반도체 소자에서 발생되는 필연적인 전력손실을 크게 감소시킬 수 있는 불연속 제어 알고리즘

  전력변환 과정중 출력전력의 왜곡을 심화시키는 고조파 성분이(6고조파 제어기술 적용) 저감되어 태양광발전시스템의 전력품질을 향상

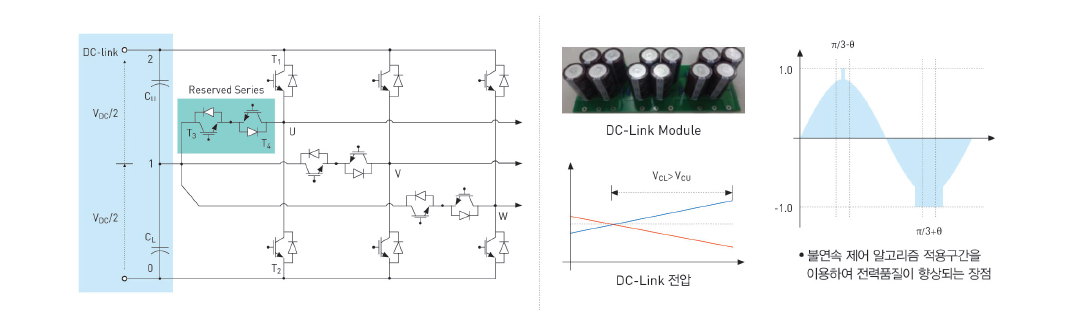

• 전력품질 향상을 위한 중성전압제어



  전력변환 과정중 필연적으로 발생되는 압력측 전압의 불평형 현상을 제어하는 방법으로 제어 알고리즘 신호를 상하로 이동시키는 종전의 방식과 달리
  불연속 제어 구간(중성전압 제어)을 이용해 태양광발전시스템의 전력품질 향상

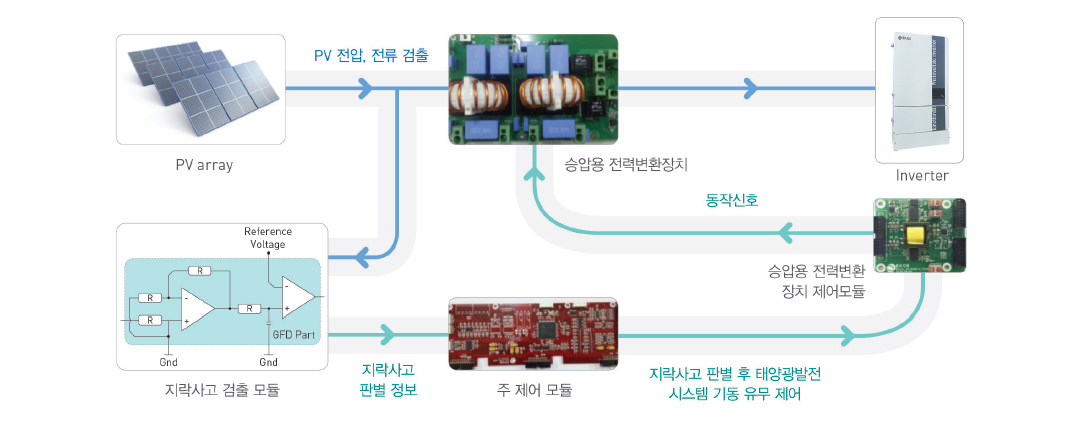

태양광발전시스템의 지락(Ground Fault) 사고보호

• 전력변환장치와 지락검출 시스템의 일체형 구성



  전압분배저항 및 증폭기, 비교기를 통해 PV array의 전압을 검출하고 주 제어부에서 지락사고 여부를 판별

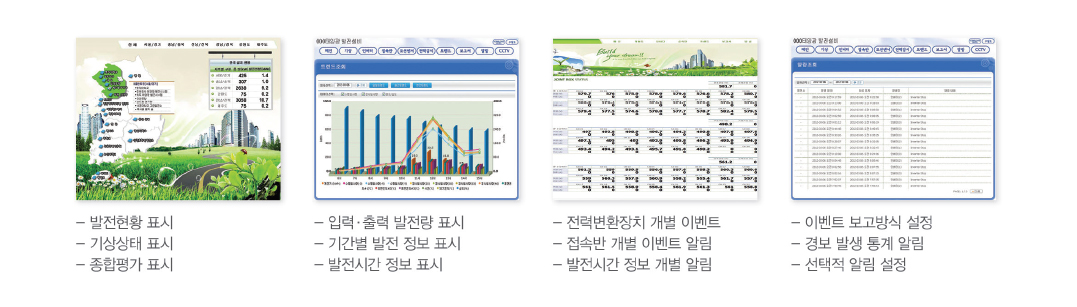

PVQMax 모니터링 시스템

• PV Max 중앙감시센터



  접속함 통신부를 통하여 각 전력소자의 이상검출신호를 수신하여 실시간 이상상태를 모니터링 하는 기능

  지락사고 및 누전 등의 이상 여부, PV array string을 구성하는 각각의 모듈들에 대한 이상 여부 감시하는 모니터링 기능

  전력변환장치의 발전상태 및 고장유무를 실시간으로 체크하는 모니터링 기능

  상기 기능 실현으로 손실부분 최대억제 및 편리한 감시, 신속한 유지보수를 통한 발전량 극대화 실현
