BIPV(건물일체형 태양광발전시스템)

BIPV System이란? Building Integrated Photovoltaic : 건물일체형 태양광발전시스템

건축물의 창호나 벽면, 발코니 및 지붕재 등 건축물의 외피를 구성하는 자재를 대체하여 태양광 모듈로 전력생산

전력 수요처와 생산지가 같아 송배전 손실이 없으며, 건설비용도 절감할 수 있는 친환경적 분산전원시스템

태양광 모듈이 건물 외장재로 사용되기 때문에 전기적인 효율보다는 건물의 가치를 높일 수 있는 디자인적 요소가 중요

최근 의무화 되고 있는 ZEB(Zero Energy Building)인증제도 및 신재생에너지 설치 의무화 시장에도 핵심 요소로 부상

태양광 모듈이 제거되어도 건물의 구조적 기능이 훼손되지 않는 BA(Attached)PV와 구분됨.

지원 정책
공공기관 신재생에너지 설치 의무화

신재생에너지 설비의 보급·확산을 위해 ’04년부터 공공기관이 신축 또는 증·개축하는 연면적 1,000㎡이상 건축물에 대해 예상 에너지사용량의 일정비율(’11년은 10% → ’20년 30%)이상을 신재생에너지로 설치하는 제도

제로에너지건축 의무화 및 인증제도

2020년 부터 연면적 1,000㎡이상의 공공건축물부터 건축물 에너지 자립율 20%을 맞춰야 하며, ‘25년부터는 500 ㎡ 공공건물과 1,000㎡이상의 민간건물 및 30세대 이상의 공동주택에 의무적으로 적용되는 제도

인증에 따른 혜택으로는 용적률, 높이 등에 등급에 따라 11~15%를 적용, 취득세의 15% 감면, 주택도시기금 대출한도 20% 상향 및 사업부지 면적의 8%에 대해 기반시설 기부채납 부담수준 최대 15% 경감 등이 있음.

서울시·부산시 민간건축물 신재생에너지 설치 의무화

서울시와 부산시 등은 신재생에너지 설치 확대를 위해 민간에서 신축 또는 증·개축하는 연면적 3,000㎡이상 건축물에 대해서도 주거와 비주거 용도에 따라 일정비율 이상을 신재생에너지로 공급하도록 의무화

년도 서울시 부산시
주거 비주거 주거 비주거
2020년 7% 11% 3% 7%
2021년 8% 12% 4% 8%
2022년 9% 12% 5% 9%
2023년 10% 14% 6% 10%

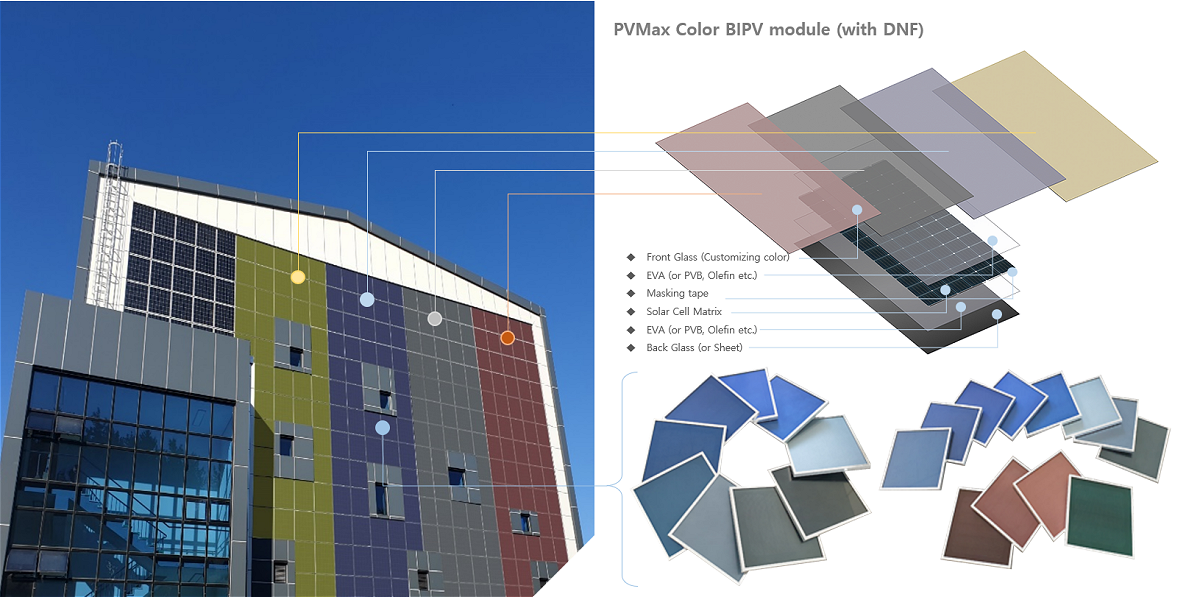

Color BIPV

PVMax Color BIPV는 기존 태양광 모듈의 색상과 패턴의 한계를 극복하여 건물의 가치를 높이는 디자인 요소 제안

건물의 디자인과 주변 경관과의 조화 등 다양한 고객님의 요구에 부응 할 수 있는 컬러 BIPV 모듈 개발

고 내구성, 열 안정성(고온 및 UV등 투과율) 및 컬러 직사광선에 의한 변색 등에 대해 장시간 신뢰성 데이터 확보

기존의 일반적인 컬러유리에 비해 투과율이 높으면서 상대적으로 태양전지에 대한 차폐율도 높아 다양한 색상 구현

BIPV Manufacturing

EKOS는 2019년 경기도 화성시 일원에 자체적으로 연간 10MW 규모의 BIPV 생산라인을 조성하여 건물에너지와 관련한 토털 솔루션(PVMax)을 제공할 수 있는 기반 마련

Semi-Automation으로 구성 된 에코스의 BIPV 생산라인은 고객과 1대 1로 Customizing order 수용 가능

다품종 소량생산에 유리한 라인 특성 상 BIPV에 특화되어 다양한 고객님의 요구에 대해 보다 효율적이고 신속한 대응

BIPV Installation

PVMax BIPV Module은 건물의 벽체나 창호, 난간, 캐노피 및 지붕과 채광창 등 용도에 맞도록 안정적으로 일체화 됨.

건축물의 외피로서 요구되는 방수 성능이나 단열성능 등을 만족하기 위해 Pair glass와 Al. Z-bar등을 사용

용도에 따라 구조적으로 안정한 GtoG와 저렴하고 효율이 높은 GtoT 및 경량이 Glass free type둥 다양한 Customizing order가 가능

BIPV

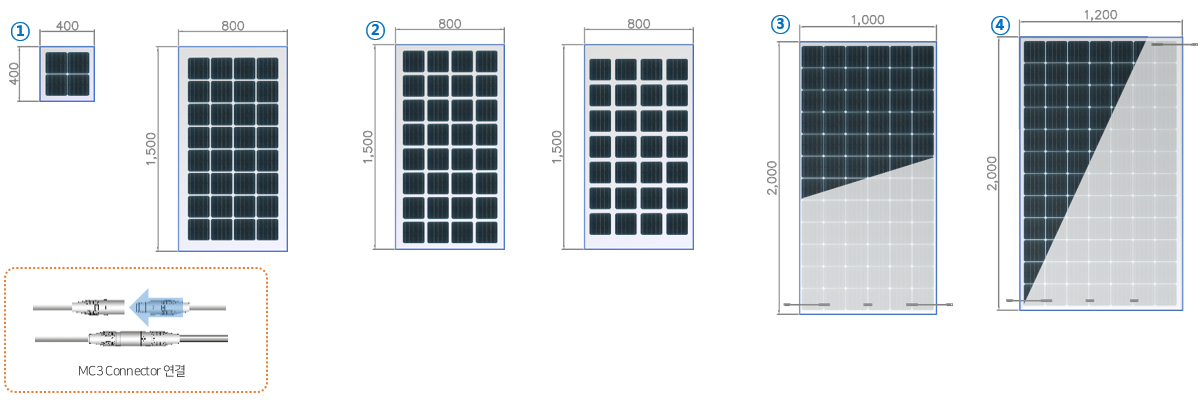

BIPV Module 제품군

BIPV 모듈 사이즈는 건축물 입면 구조에 따라 Customizing order made방식으로 제작하며, 확정된 Size는 없음.

적용 위치에 맞는 크기와 Cell 간격(투과율)을 요청하면 적절하게 Cell을 배치하여 모듈 설계, 출력량 제시

주문 제작 가능한 Module size : 400 by 400 ~ 1200 by 2000 (mm)로 다양함.

BIPV 모듈 사양 (Custom order)
크기 ① 400X400 ② 800X1,500 ③ 1,000X2,000 ④ 1,200X2,000
무게(GtoG/GtoT) 4.2/2.1(kg) 31.2/15.6(kg) 52/26(kg) 62.4/31.2(kg)
발전용량(GtoG/GtoT) 19.4/20(Wp) 159/164(Wp) 358/369(Wp) 418/431(Wp)
Voc(V), GtoT 기준 2.72 21.81 49.08 57.26
Isc(A), GtoT 기준 9.47 9.47 9.47 9.47
Vmp(V), GtoT 기준 2.26 18.12 40.77 47.56
Imp(A), GtoT 기준 9.07 9.07 9.07 9.07
적용분야 건축물 창호(GtoG), 벽면 외피(GtoT), 커튼월, 지붕, 캐노피, 난간 등

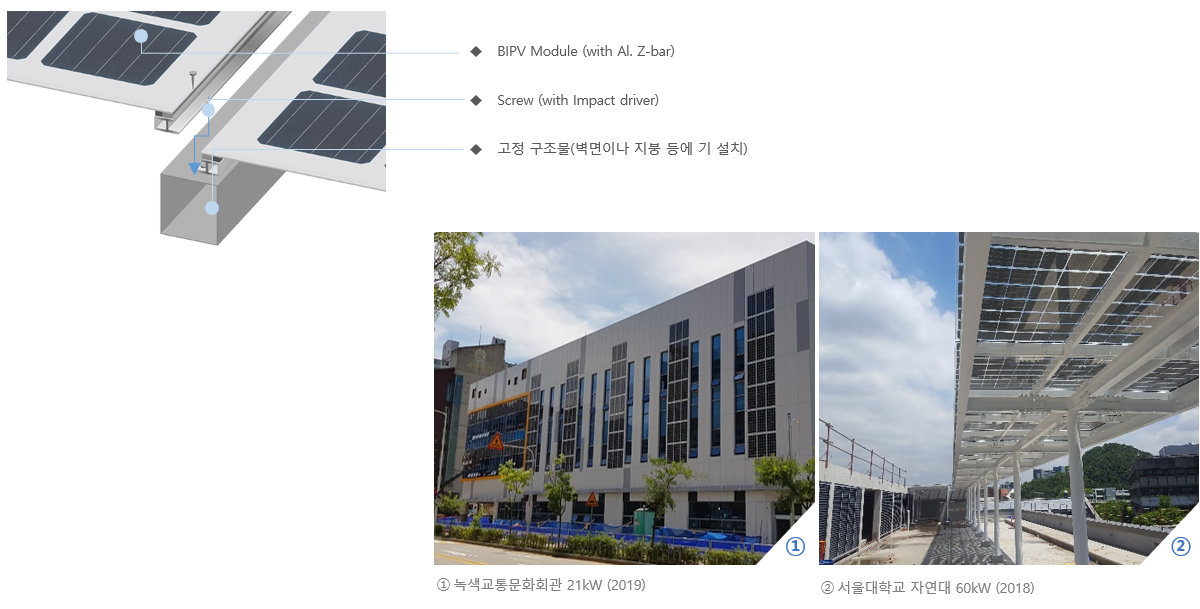

BIPV Module 설치 방법

Al. Z-bar가 부착된 모듈의 경우, 모듈 설치장소에 기 설치 된 고정 구조물(철제 프레임이나 C형강 등)에 임팩트 드라이버를 이용해 스크류 등을 통해 고정한 뒤 백업재 충진 후 Weather Seal로 마감.

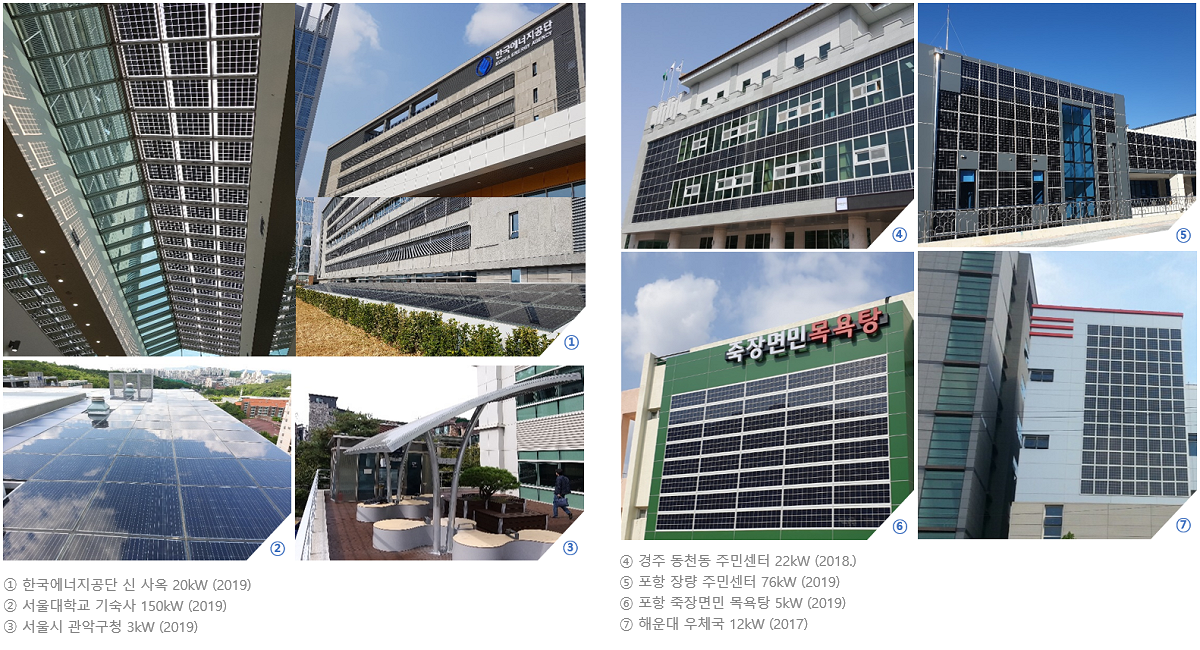

BIPV설치 사례

Al. Z-bar가 부착된 모듈의 경우, 모듈 설치장소에 기 설치 된 고정 구조물(철제 프레임이나 C형강 등)에 임팩트 드라이버를 이용해 스크류 등을 통해 고정한 뒤 백업재 충진 후 Weather Seal로 마감.
